本實用新型屬于真空鍍膜機設備領域，更具體地說，本實用新型涉及一種用于真空鍍膜機的真空室。
背景技術：
濺射鍍膜的原理是稀薄氣體在異常輝光放電產生的等離子體在電場的作用下，對陰極靶材表面進行轟擊，把靶材表面的分子、原子、離子及電子等濺射出來，被濺射出來的粒子帶有一定的動能，沿一定的方向射向基體表面，在基體表面形成鍍層。
目前真空腔體內部靶材濺射是無法杜絕的現象，對靶材濺射出的靶材材料的有效吸附的最大面積為真空腔體內部表面和遮擋板，由于長時間靶材濺射必然會產生遮擋板表面靶材材料堆積，當遮擋板上堆積的靶材材料達到一定厚度時，需對遮擋板進行清理；現有技術中真空腔體內部的遮擋板結構為平面形狀，采用平面結構的遮擋板，則平面結構堆積的靶材材料較少，需要頻繁進行維護清理，降低了真空鍍膜機的利用效率。
技術實現要素：
本實用新型的一個目的是解決至少上述問題和/或缺陷，并提供至少后面將說明的優點。

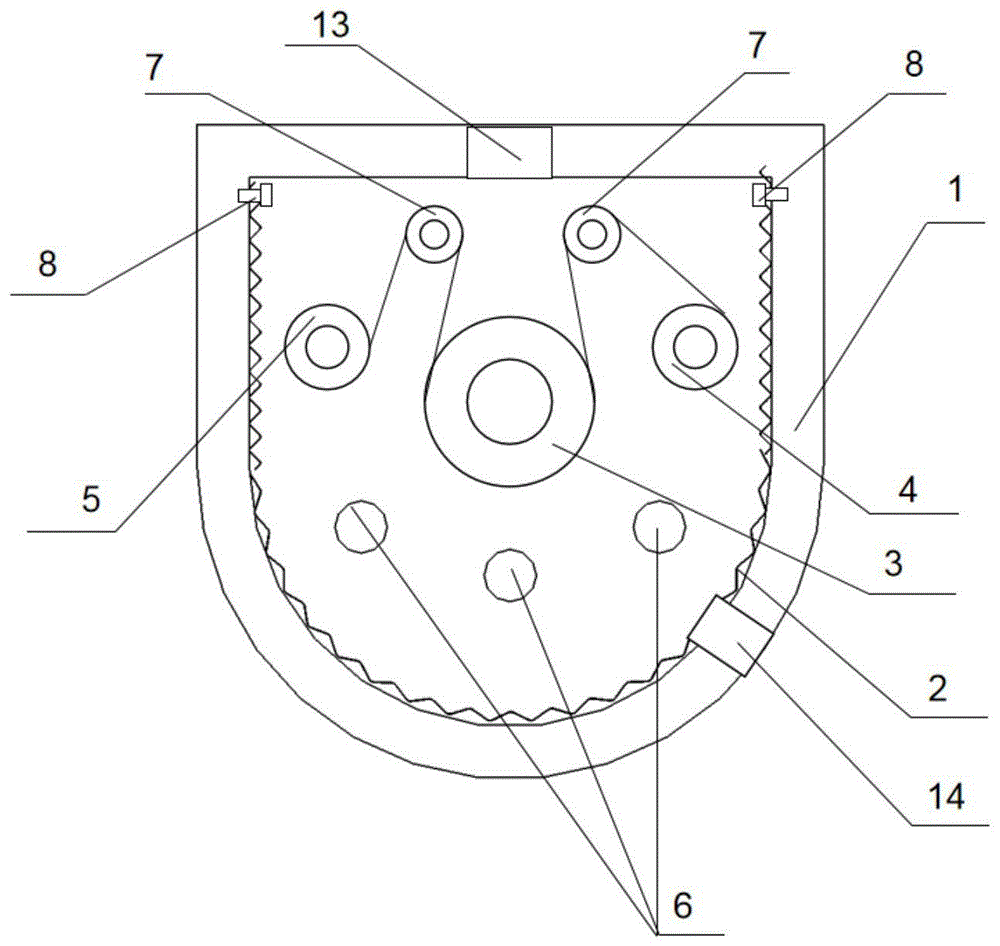

為了實現根據本實用新型的這些目的和其它優點，提供了一種用于真空鍍膜機的真空室，包括：
真空腔體；
波浪形遮擋板，其可拆卸連接在真空腔體的內壁上；
主傳動輥，其設置在真空腔體的下部居中的位置；所述真空腔體的上部左右對稱設置放卷輥和收卷輥；
三個鍍膜靶材，其等距離地放置在主傳動輥的外圓周?chē)椅挥谥鱾鲃?dòng)輥的下方。
優選的是，所述波浪形遮擋板的在真空腔體的內壁的鋪設面與真空腔體的內壁相匹配。
優選的是，所述波浪形遮擋板與真空腔體的內壁的可拆卸連接方式為采用螺栓連接。
優選的是，所述波浪形遮擋板與真空腔體的內壁的可拆卸連接方式為：在所述波浪形遮擋板的端部設置有彎折部，所述真空腔體的內壁上設置有與彎折部相匹配的卡槽，所述卡槽和彎折部相匹配連接以實現波浪形遮擋板與真空腔體的內壁的可拆卸連接。
優選的是，所述真空腔體上設置有用于連接真空抽氣機組的抽氣孔和用于連接充氣系統的充氣孔。
優選的是，還包括導向輥，其設置在真空腔體內，且導向輥分別位于主傳動輥與放卷輥之間、主傳動輥與收卷輥之間。
本實用新型至少包括以下有益效果：本實用新型將真空腔體內部的遮擋板設置為波浪形遮擋板，其有效增加了擋板的整體面積，讓擋板能更好、更多的吸附靶材材料，減少保養次數，從而增加設備有效生產時間。
本實用新型的其它優點、目標和特征將部分通過下面的說明體現，部分還將通過對本實用新型的研究和實踐而為本領域的技術人員所理解。
技術總結
本實用新型公開了一種用于真空鍍膜機的真空室，包括：真空腔體；波浪形遮擋板，其可拆卸連接在真空腔體的內壁上；主傳動輥，其設置在真空腔體的下部居中的位置；所述真空腔體的上部左右對稱設置放卷輥和收卷輥；三個鍍膜靶材，其等距離地放置在主傳動輥的外圓周?chē)?，且位于主傳?dòng)輥的下方；本實用新型將真空腔體內部的遮擋板設置為波浪形遮擋板，其有效增加了擋板的整體面積，讓擋板能更好、更多的吸附靶材材料，減少保養次數，從而增加設備有效生產時間。
