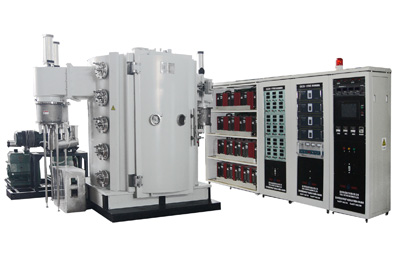

真空鍍膜機,真空鍍膜設備真空閥和真空擋板特點

（1）真空鍍膜機,真空鍍膜設備隔膜式真空閥

隔膜式真空閥是利用閥桿將橡膠隔膜直接壓在閥座上，用來截止或接通氣流。它常裝在被抽真空容器與各種低真空泵之間。典型的隔膜式真空閥結構圖如圖 22-1 所示。

真空鍍膜機,真空鍍膜設備真空閥和真空擋板其動作原理是旋轉手柄使閥桿向下運動，將橡膠隔膜直接壓在閥座上，截止氣流。反方向旋轉手輪，閥桿向上運動，帶動橡膠隔膜離開閥座，接通氣流。閥門主體采用鋁合金鑄造。結構簡單、質量輕、體積小，密封性能良好。采用丁腈橡膠的隔膜真空閥，用于前級和預抽低真空管道上及溫度一 25?80°C的非腐蝕性氣體。采用氟橡膠的隔膜真空閥，可用于高真空系統，使用溫度范圍為一30?150°C。

（2）真空鍍膜機,真空鍍膜設備真空閥和真空擋板真空擋板閥

真空鍍膜機,真空鍍膜設備真空閥和真空擋板真空擋板閥的工作原理是閥板通過閥桿做上下運動而實現密封的。驅使閥桿運動的傳動部件有手動、手電兩動、氣動三種方式。手動傳動部件，以螺紋結構為主，也可以采用平凸輪結構。

真空鍍膜機,真空鍍膜設備真空閥和真空擋板分別為直角式、直通式真空擋板閥結構示意圖。手動兩用的傳動部件，由電動機、蝸輪、蝸桿組成，并裝有行程開關。當接通電源后，電動機按某一方向（如開啟方向）旋轉，通過蝸輪、蝸桿帶動閥桿向上運動使閥板上升，當閥上升到一定高度時，行程開關自動切斷電源，閥桿運動立即停止，反之亦然。手動時，松開手輪背帽，用手按一定方向轉動手輪即可，圖22-4為GDD型手、電兩用真空擋板閥外形圖。

真空鍍膜機,真空鍍膜設備真空閥和真空擋板氣動傳動部件以壓縮干燥空氣為動力，通過電磁換向閥改變氣路方向，推動汽缸活塞上下運動，帶動閥桿上下運動，使閥板開啟關閉，從而達到接通或停止氣流的目的。真空擋板閥有高真空擋板閥和超高真空擋板閥兩種。高真空擋板閥用于高真空系統接通或截止氣流。適用壓力范圍：軸封為橡膠時為1.3X10_4?105Pa; 軸封為波紋管結構時為1.3X10-5?105Pa。工作介截止氣流，可安裝在被抽真空容器（真空室）與真空泵之間；或用于在半連續真空作業的進出料容器上。使用溫度為一20?80°C，不適用于對黑色金屬有腐蝕性或含顆粒狀物灰塵的氣體。

b.超高真空插板閥主要用于超高真空系統中接通或截止氣流。適用的介質為潔凈的空氣或非腐蝕性氣體；適用溫度在閥門開啟時，閥體允許烘烤溫度小于 150°C。由于真空插板閥具有流導大，密封性能好，放氣率低，體積小，結構緊湊、合理，操作方便，安裝位置可任意選擇等一系列優點，因此真空插板閥廣泛用于中、大型高真空、超高真空裝置的真空系統中。

②形式和性能參數

a.高真空插板閥的形式與基本參數，已有行業標準（JB/T 4077—91）。該標準規范的高真空插板閥的形式和基本參數，適用于1.3X10-5?1.0X105Pa真空系統中用來幵啟或隔斷氣流的插板閥。幵啟閥門時，閥板兩側的壓差應小于或等于2. 7kPa。

b.我國生產的超高真空插板閥有手動（CC型）、氣動（CCQ型）和電動（CCD型）三種。適用于介質為清潔空氣及非腐蝕性氣體的超高真空系統中切斷或接通氣流。其中GC型系列高真空插板閥是以螺桿傳動來推動鋼球運動，撐開閥板關閉，又靠彈簧力收攏閥板打開的高真空閥門；GCQ系列以壓縮空氣為動力推動鋼球運動，實現閥門的開啟和關閉。這兩種閥的材料為不鎊鋼，漏氣速率不超@ 1.3X 10-7 Pa • L/So GCD型系列閥門形式同CCl5型超高真空插板閥，只是連接法蘭按高真空法蘭由刀口金屬密封結構改為丁腈橡膠圈密封結構；閥體閥板材料可為不銹鋼或碳鋼鍍鎳，閥板密封件材料為丁腈橡膠。適用范圍為 1.3X104 ?105Pa。
